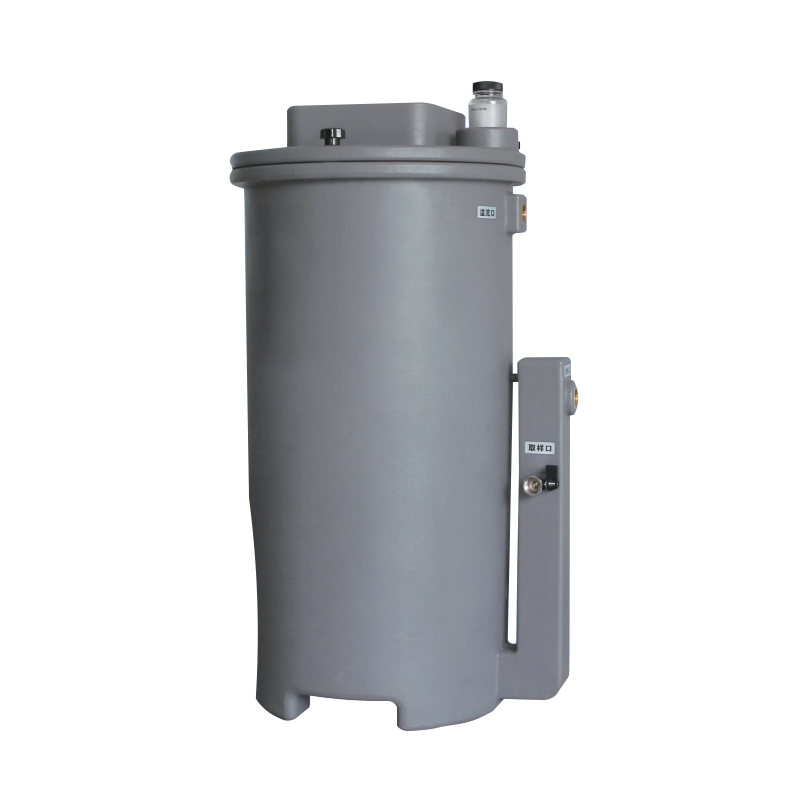

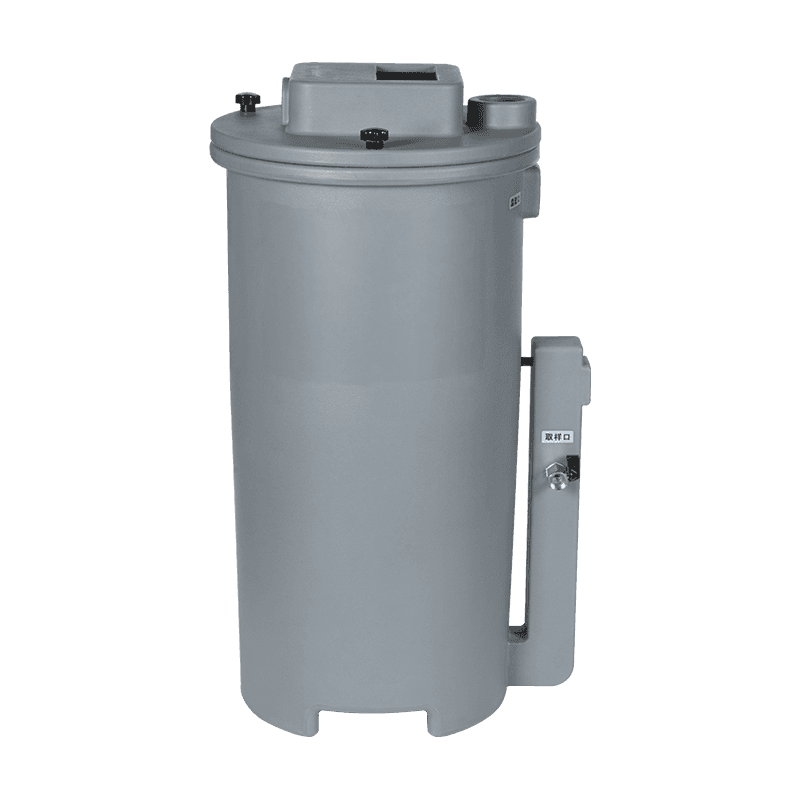

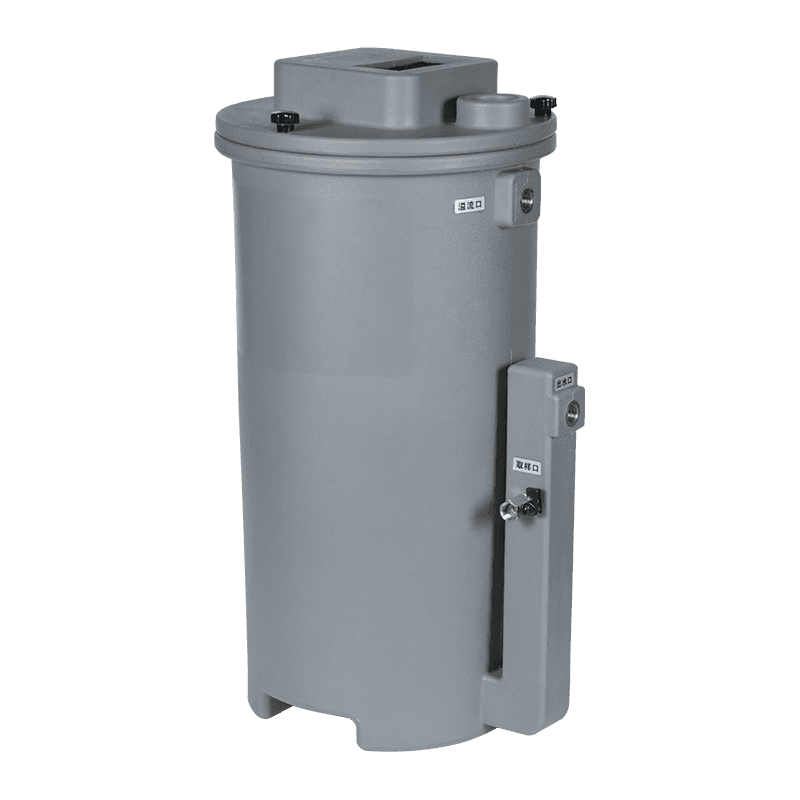

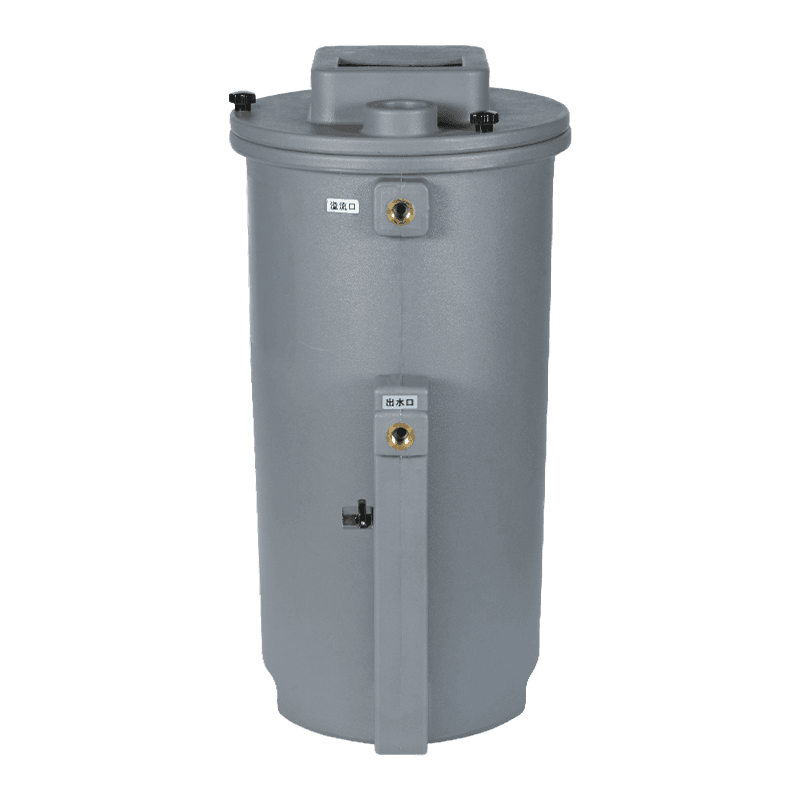

作業原則(処理容量4-8m 3 /min)
1。油を含む圧縮空気凝縮液は、水の入口を介して減圧室に入ります。
2。システム圧力は減圧チャンバーで放出され、凝縮液はゆっくりとフィルターチャンバーに入ります。
3.フィルターチャンバー内のオイル吸収フィルター要素は、凝縮液のほとんどのオイル液滴を吸収およびフィルターします。
4.トレース量の油のみを含む凝縮液は、精製フィルター要素を介してろ過され、精製されます。
5.ろ過された凝縮液は、水コンセントから直接排出されます。

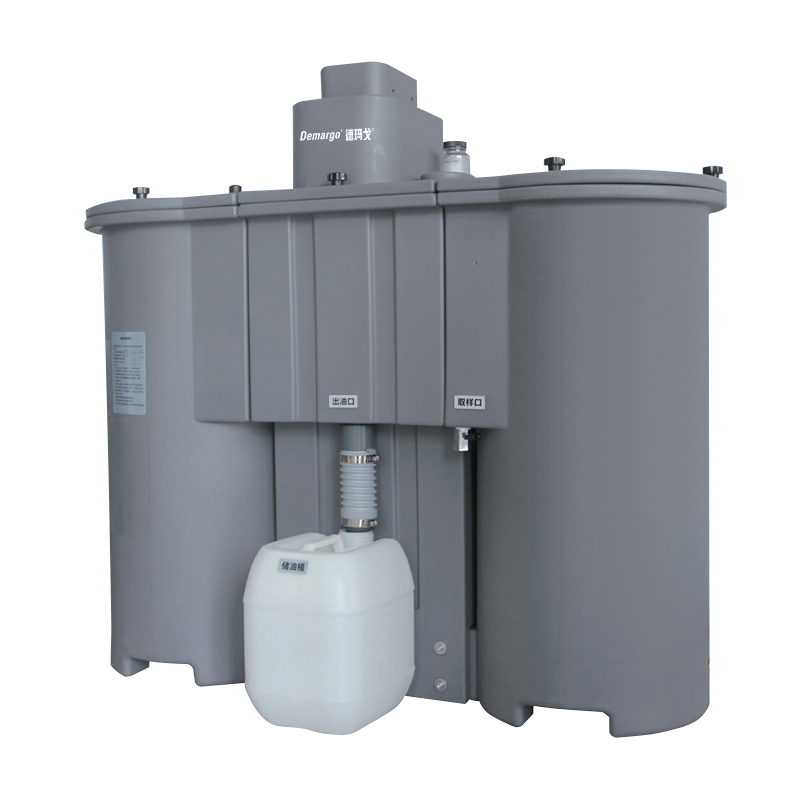

作業原則(処理容量15-70m 3 /min)
1。油を含む圧縮空気凝縮液は、水の入口を介して減圧室に入ります。システム圧力は減圧チャンバーで放出され、凝縮液は分離前チャンバーに流れます。
2。分離前チャンバー内の凝縮液は、油と水の異なる重力に従って自動的に分離されます。
3.上層の連続的に肥厚する油層は、オーバーフローデバイスを介してオイルストレージバレルに入ります。
4.下層の油が最小の凝縮液は、他のオーバーフローパイプを介してプライマリフィルタータンクに入り、ほとんどのオイル液滴を吸収およびろ過します。
5.微量の微量のオイルを含む凝縮液は、二次フィルタータンクに流れ、ろ過と精製を完了します。
6.ろ過された凝縮液は、出口から直接排出されます。
問い合わせ
製品説明
| LS油水分離器の選択テーブル | ||||||
| モデル | LS4 | LS8 | LS15 | LS30 | LS45 | LS70 |
| ネジマシンの流れ(m³/min) | 4 | 8 | 15 | 30 | 45 | 70 |
| 水インレットの直径 | G1/2 " | G1/2 " | 2×G1/2 " | 2×G1/2 " | 2×G3/4 " | 2×G3/4 " |
| 水面の直径 | G1/2 " | G1/2 " | DN25 | DN25 | DN32 | DN32 |
| オイルアウトレットの直径 | - | - | DN40 | DN40 | DN40 | DN40 |
| 作業温度 | 5 ℃〜60℃ | |||||
| 最大作業圧力 | 16Bar | |||||
| 材料 | PE | |||||
| 全体的な寸法(mm) | 455×390×780 | 455×390×780 | 1145×430×904 | 1145×430×1040 | 1340×510×1150 | 1340×510×1300 |
| 体重(kg) | 14 | 21 | 43 | 55 | 73 | 92 |
建設事例
