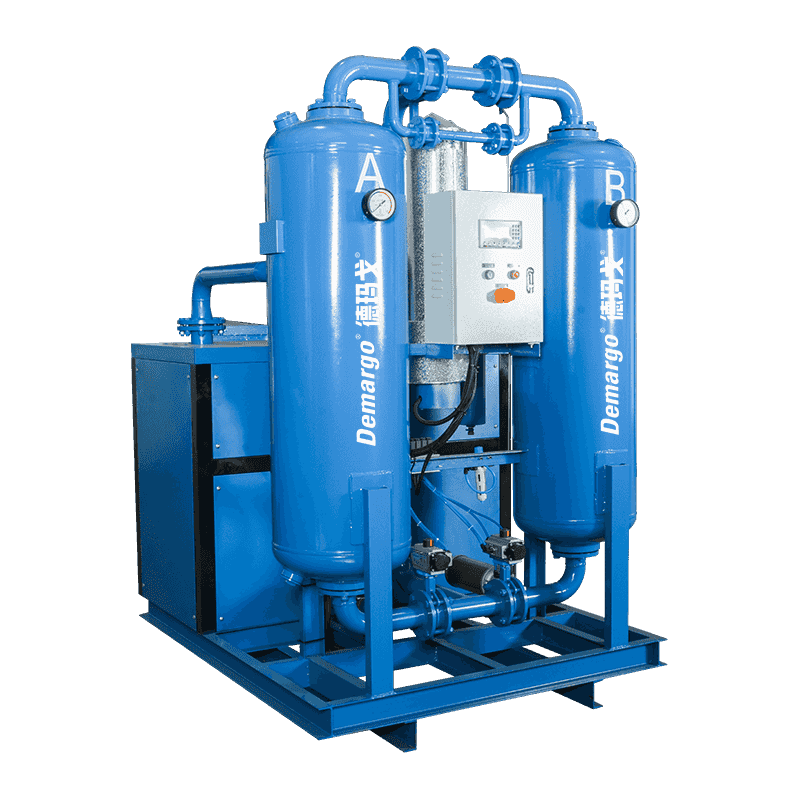

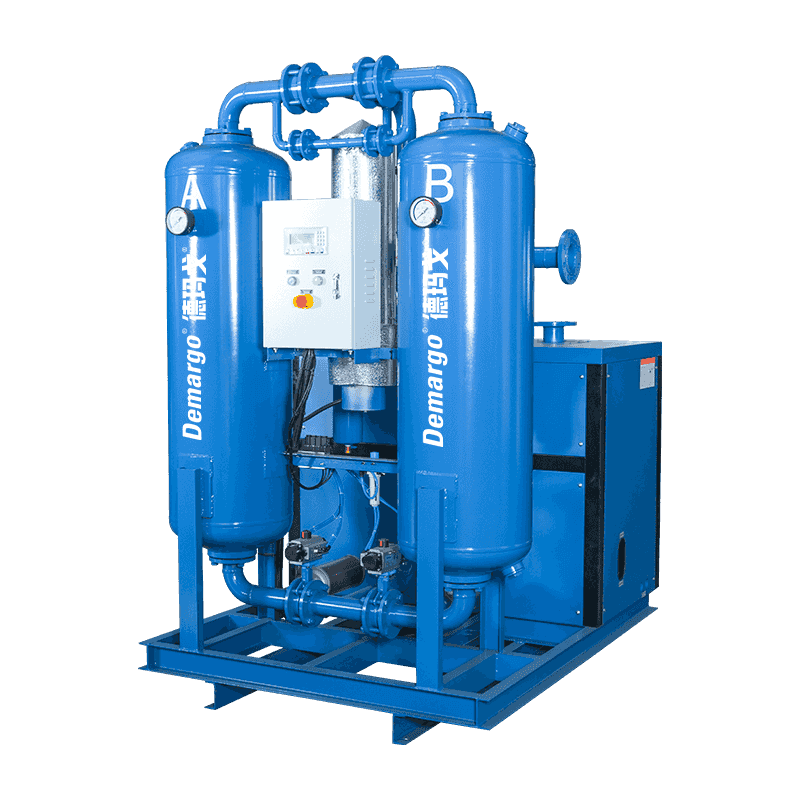

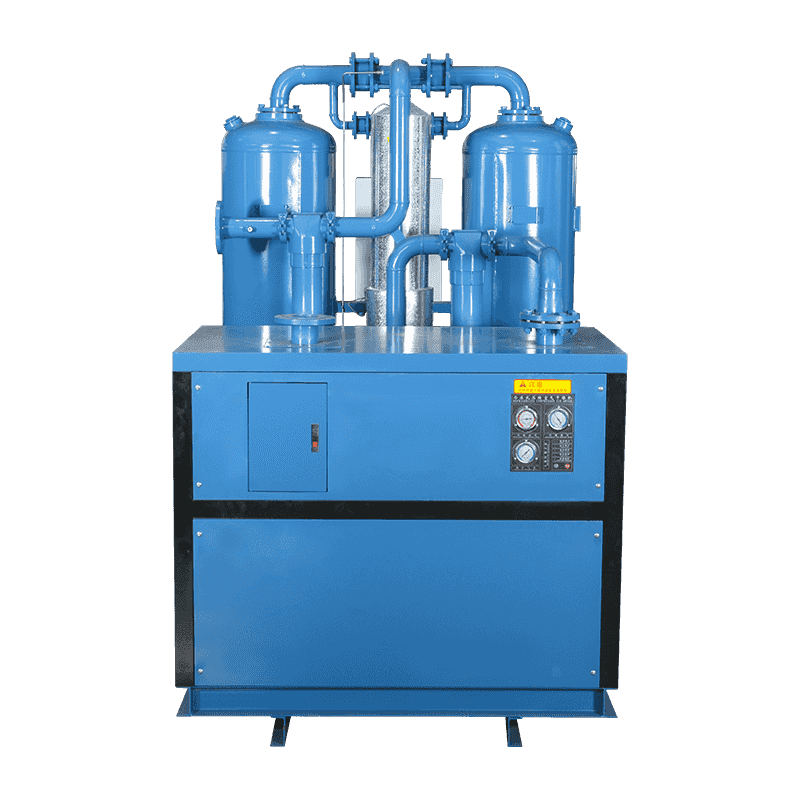

マイクロヒートの組み合わせ乾燥機では、圧縮空気が最初にプレザクラーに入り、吸着乾燥機から乾燥した圧縮空気と熱を交換して、乾燥圧縮空気の温度が上昇し、同時に蒸発器に入る前の圧縮空気の温度が減少し、水の一部が除去され、室温が低下します。次に、冷蔵、冷却、除湿のために蒸発器に入り、圧縮空気が約5°Cに冷却されるようにします。
水、油、および圧縮空気中のいくつかの不純物はここで凝縮されており、空気と水蒸気はガス水分離器によって分離されています。水と油は自動排水器を通して排出されます。凍結乾燥後の圧縮空気は吸着塔に入ります。圧縮空気は、露点温度が要件を満たすまで、圧力スイング吸着の原理によって深く吸着され、乾燥しています。吸着タワーから出てくる乾燥した圧縮空気は、プリクーラーに戻り、空気圧縮機から熱くて湿った圧縮空気を冷却して、それ自体の温度を上げることができます。加熱された乾燥した圧縮空気は、運搬パイプラインの凝縮を防ぐこともできます。乾燥機の再生空気は、乾燥機の空気出口から描かれ、ヒーターによって加熱される乾燥した熱気です。したがって、吸着剤は、再生ガス消費がほとんどなく、より短い時間で再生できます。マイクロヒートの複合乾燥機のプロセスフローを図2に示します。圧縮空気は最初にプリクーラーに入り、乾燥した圧縮空気の温度が乾燥した圧縮空気と熱を交換し、同時に蒸発器に入る前に圧縮空気の温度が低下し、水の一部が除去され、室温を除去します。次に、圧縮空気が約5°C.まで冷却されるように、冷蔵、冷却、および除湿のために蒸発器に入ります。
問い合わせ
製品説明
| 入口圧力 | 0.6〜1.0mpa |
| アウトレット空気圧露点 | -40〜 -70℃ |
| 圧力降下 | ≤0.05MPa |
| 環境温度 | ≤32℃ |
| 吸気気温 | ≤45℃ |
| 空気量をパージします | 3〜5% |
| モデル | DM15ZH | DM26ZH | DM40ZH | DM65ZH | DM85ZH | DM110ZH | DM130ZH | DM150ZH | DM200ZH | DM300ZH | DM400ZH | DM500ZH | DM600ZH | DM800ZH | DM1000ZH | DM1200ZH | DM1500ZH | DM2000ZH | |
| 容量(nm 3 /min) | 1.5 | 2.6 | 3.8 | 6.5 | 8.5 | 11 | 13 | 17 | 23 | 33 | 45 | 55 | 65 | 85 | 110 | 130 | 150 | 200 | |
| 空気接続 | ZG1” | ZG1” | zg1½ " | zg1½ " | zg2 " | DN50 | DN50 | DN80 | DN80 | DN80 | DN100 | DN125 | DN125 | DN125 | DN150 | DN150 | DN150 | DN200 | |
| コンプレッサーパワー(HP) | 0.65 | 0.75 | 1.25 | 1.5 | 1.5 | 3 | 3 | 4 | 5 | 7.5 | 10.5 | 12.5 | 15 | 20 | 25 | 25 | 40 | 50 | |
| 冷却水循環率 | 強制空気冷却 | 3 | 3 | 3.5 | 6 | 7.4 | 8 | 10 | 12 | 14 | 16 | 18 | 24.4 | ||||||
| 電圧(v/hz) | 220/50または380/50 | 380/50 | |||||||||||||||||
| 純重量(kg) | 295 | 350 | 485 | 655 | 800 | 930 | 1100 | 1200 | 1220 | 1460 | 1980 | 2500 | 2950 | 3550 | 4200 | 4500 | 7690 | 8900 | |
| 寸法(mm) | 長さ | 980 | 980 | 1200 | 1200 | 1460 | 1460 | 1680 | 1800 | 1830 | 1650 | 2480 | 2580 | 2750 | 2900 | 2690 | 3000 | 3200 | 3000 |
| 幅 | 750 | 800 | 1000 | 1000 | 1100 | 1180 | 1180 | 1240 | 1950 | 2000 | 1830 | 1980 | 2080 | 2560 | 2600 | 2800 | 2950 | 2800 | |
| 高さ | 1453 | 1653 | 1535 | 1994 | 1960 | 2065 | 2140 | 2100 | 2150 | 2480 | 2717 | 2750 | 2680 | 2920 | 2960 | 3000 | 3000 | 3200 | |
