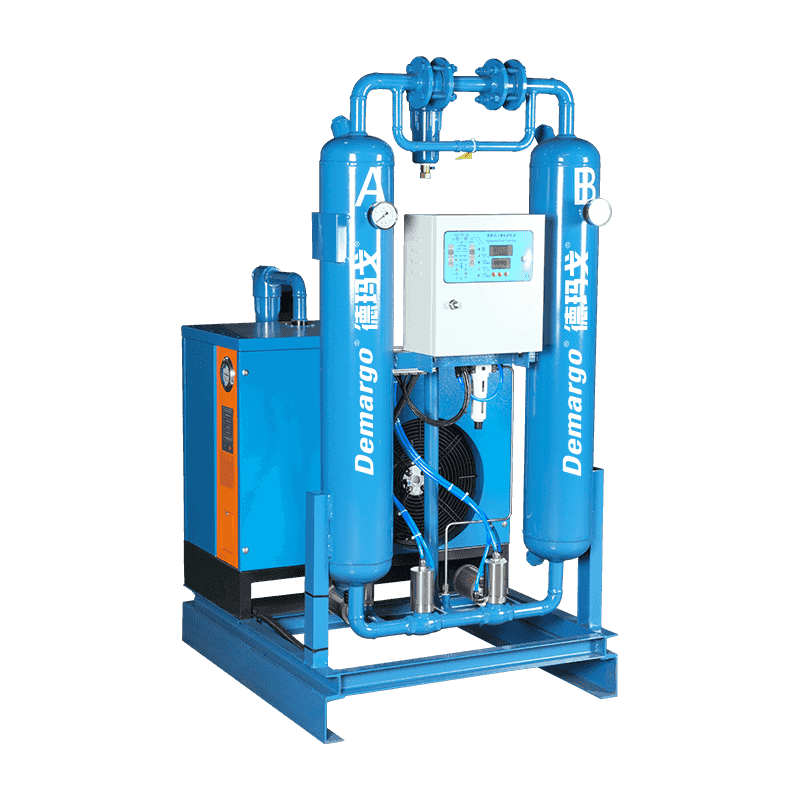

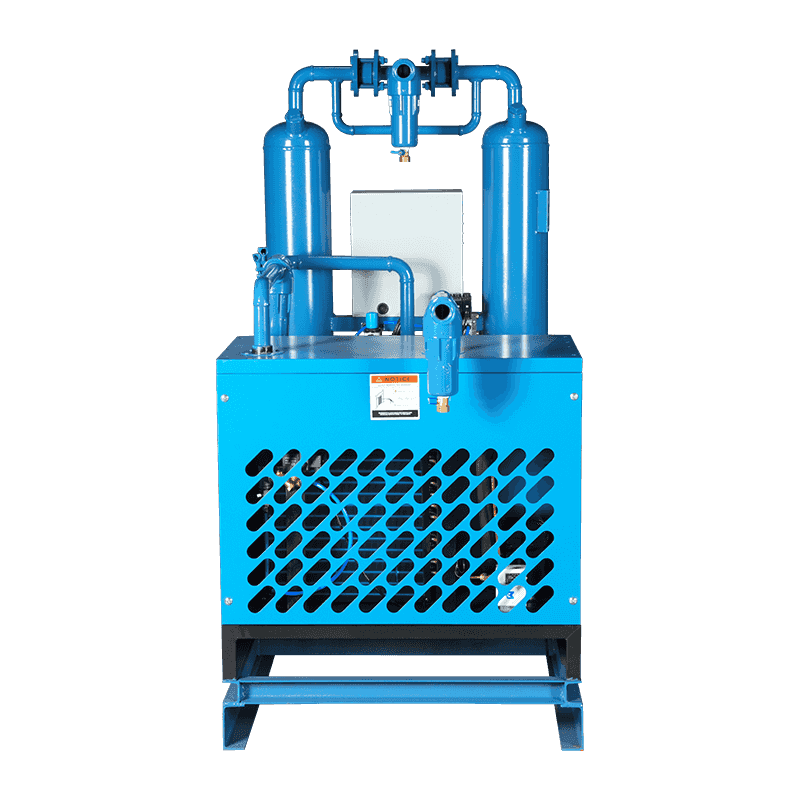

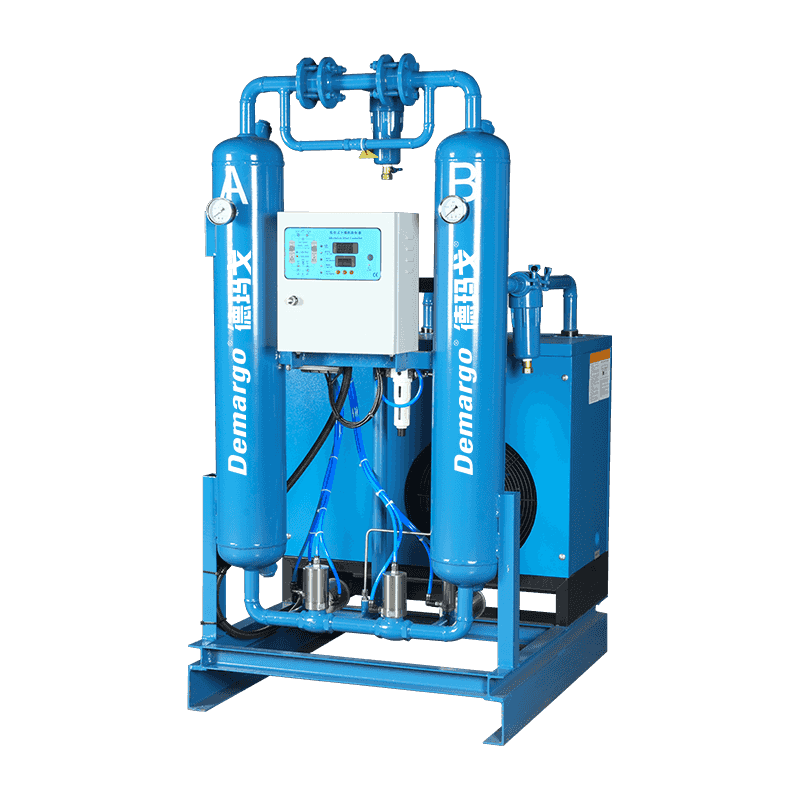

熱のないコンビネーションマシンでは、圧縮空気が最初に冷たい乾燥機の前輪に入り、乾燥した圧縮空気の温度が上昇し、同時に蒸発器に入る圧縮空気の温度が低下し、水の一部が除去され、蒸発器のワークロードを削減するために、蒸発器に入る温度が低下します。次に、熱交換用の蒸発器に入り、圧縮空気が約5°Cの露点温度に冷却されます。水、油、および圧縮空気中のいくつかの不純物はここで凝縮され、空気と水は空気水分離器によって分離され、その後、自動排水器を通して水と油が排出されます。乾燥した圧縮空気は、オイル除去フィルターを介して乾燥機に入り、要件を満たす露点温度まで水をさらに除去します。次に、乾燥機から出てくる乾燥圧縮空気をダスト除去フィルターで除去して、乾燥機によって生成された少量のダストを除去し、冷たい乾燥機の前輪に戻して高温で湿った空気を冷却して、それ自体の温度を高めることができます。同時に、加熱された乾燥圧縮空気は、凸パイプラインで凝縮が発生するのを防ぐこともできます。
問い合わせ
製品説明
| 入口圧力 | 0.6〜1.0mpa |
| アウトレット空気圧露点 | -40〜 -70℃ |
| 圧力降下 | ≤0.05MPa |
| 環境温度 | ≤32℃ |
| 吸気気温 | ≤45℃ |
| 空気量をパージします | 3〜5% |
| モデル | DM15ZH | DM26ZH | DM40ZH | DM65ZH | DM85ZH | DM110ZH | DM130ZH | DM150ZH | DM200ZH | DM300ZH | DM400ZH | DM500ZH | DM600ZH | DM800ZH | DM1000ZH | DM1200ZH | DM1500ZH | DM2000ZH | |
| 容量(nm 3 /min) | 1.5 | 2.6 | 3.8 | 6.5 | 8.5 | 11 | 13 | 17 | 23 | 33 | 45 | 55 | 65 | 85 | 110 | 130 | 150 | 200 | |
| 空気接続 | ZG1” | ZG1” | zg1½ " | zg1½ " | zg2 " | DN50 | DN50 | DN80 | DN80 | DN80 | DN100 | DN125 | DN125 | DN125 | DN150 | DN150 | DN150 | DN200 | |
| コンプレッサーパワー(HP) | 0.65 | 0.75 | 1.25 | 1.5 | 1.5 | 3 | 3 | 4 | 5 | 7.5 | 10.5 | 12.5 | 15 | 20 | 25 | 25 | 40 | 50 | |
| 冷却水循環率 | 強制空気冷却 | 3 | 3 | 3.5 | 6 | 7.4 | 8 | 10 | 12 | 14 | 16 | 18 | 24.4 | ||||||
| 電圧(v/hz) | 220/50または380/50 | 380/50 | |||||||||||||||||
| 純重量(kg) | 295 | 350 | 485 | 655 | 800 | 930 | 1100 | 1200 | 1220 | 1460 | 1980 | 2500 | 2950 | 3550 | 4200 | 4500 | 7690 | 8900 | |
| 寸法(mm) | 長さ | 980 | 980 | 1200 | 1200 | 1460 | 1460 | 1680 | 1800 | 1830 | 1650 | 2480 | 2580 | 2750 | 2900 | 2690 | 3000 | 3200 | 3000 |
| 幅 | 750 | 800 | 1000 | 1000 | 1100 | 1180 | 1180 | 1240 | 1950 | 2000 | 1830 | 1980 | 2080 | 2560 | 2600 | 2800 | 2950 | 2800 | |
| 高さ | 1453 | 1653 | 1535 | 1994 | 1960 | 2065 | 2140 | 2100 | 2150 | 2480 | 2717 | 2750 | 2680 | 2920 | 2960 | 3000 | 3000 | 3200 | |
